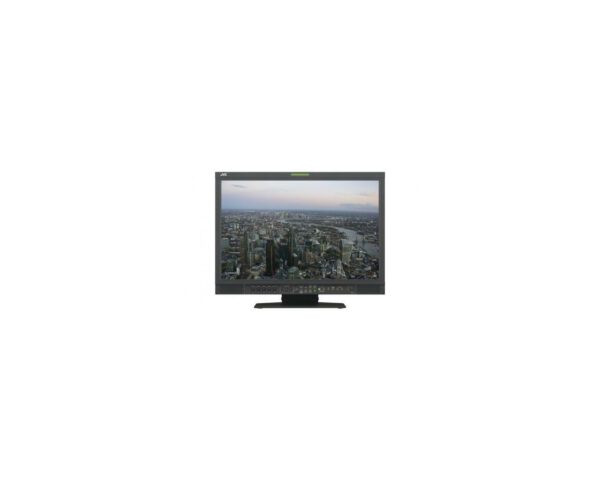

JVC DT-V21G2E – 21 Zoll HD LCD Broadcast Produktionsmonitor
Der DV-V21 hat einen extrem weiten Betrachtungswinkel mit exzellenter Farbdarstellung. Die 10 Bit Signalverarbeitung bietet verbesserte Grauverläufe und Gradation.
Ausstattung
- 21 Zoll (21,5 Zoll nutzbare Schirmfläche) IPS Panel mit 16,7 Millionen Farben.
- Full HD Auflösung: 1920×1080 Pixel
- Zwei 3G SDI & Dual-Link Eingänge
- Hohes 1500:1 Kontrastverhältnis
- 3 Gammavoreinstellungen
- Interlace/Progressive Modi: Normal, Halbbild1, Halbbild2 und Cinema (24p)
- In der Lage 2048×1080/24p (DCI 2K) Signale darzustellen
- Pixelgenaue Darstellung (1:1)
- Große Auswahl an Markern und Anzeigen
- Optimierte Interlace-Progressiv Wandlung
- Farbtemperatur Einstellunge (9,300K, 6,500K, 5,600K oder Benutzermode)
- Eingebaute Histogramm, Waveform, Vectorscope und Zebraanzeigen
- Eingebaute Audiopegenanzeige für bis zu 16 Kanäle
- Lissajous Audioanzeige
- IMD (In Monitor Display) Anzeige
- Schwenkbarer Fuß mit 2 Installationsvarianten
- Tragegriff
Display Spezifikationen
- Displaygröße (diagonal in Zoll)
- 21,5
- Display Auflösung
- 1920 X 1080 Pixel
- Display Seitenverhältnis
- 16 bis 9
- LC-Display
- Ja
- Display Modulation IPS
- Ja
- Back-light LED
- Ja
- Helligkeit in cd/m²
- 300
- LCD Panel Bit-Tiefe
- 8
- Signalverarbeitung Bit-Tiefe
- 10
- Panel reaktionszeit in ms
- 8 ms
- Betrachtungswinkel
- H 178 / V 178
- Kontrastverhältnis
- 1500:1
Ein- und Ausgänge Video
- Eingang HDSDI
- Ja, 3Gbit/s
- Anzahl HDSDI Eingänge
- 2
- HDSDI DUAL LINK
- Ja
- HDMI Eingang
- Ja
- Anzahl HDMI Eingänge
- 1
- HDMI HDCP
- Ja
- Eingang YPrPb
- Ja, 3 x BNC
- Eingang FBAS
- Ja
- Anzahl FBAS Eingänge
- 2
- Durchgeschliffenes HDSDI
- Ja, 2 mit Brückenfunktion
- Durchgeschliffenes FBAS
- Ja
Ein- und Ausgänge Audio
- Audio Line Eingang
- Ja, 2x RCA (Chinch) und 1x 3.5mm Miniklinke
- Audio Embedded Ausgabekanäle
- Ja, Wählbar
- Lautsprecher integriert
- Ja, 2
- Watt
- 2 X 1 W
Ein- und Ausgänge Steuerung
- GPI Eingang
- Ja, RJ45
- RS485/422 IN
- Ja, RJ45
- RS485/422 Durchschleifausgang
- Ja
- RS232 Port
- Ja, 9 PIN sub D
- Serviceport
- Ja, Intern
Unterstützte Signalformate
- Hinweis zu SMPTE/ITU Definitionen
- SMPTE oder ITU Definitionen enthalten verschiedene Unterkategorien, wie beispielsweise SMPTE 274 für Zeilensprung-Bildraten. Dies wird hier nicht im Detail behandelt. Bitte Fragen Sie detailierte Spezifikationen zu Signalunterstützung und Bildwiederholraten an.
- HDSDI/SD Signalformate SMPTE-424M
- Ja
- HDSDI/SD Signalformate SMPTE-425M-A/B
- Ja
- HDSDI/SD Signalformate BTA S-004C
- Ja
- HDSDI/SD Signalformate SMPTE-292M
- Ja
- HDSDI/SD Signalformate DUAL-LINK or 3G SMPTE-372M-2002
- Ja
- HDSDI/SD Signalformate ITU-R BT656
- Ja
- SDI Signalformate SMPTE-259M
- Ja
- Signalformat ITU BT601-7
- Ja
- Signalformate SMPTE-299M
- Ja
- Signalformate SMPTE-272M
- Ja
- HDMI Format 1080p plus
- Bis zu 1080p
- FBAS Composite
- Ja, PAL/NTSC
Spezielle Funktionen
- SDI Timecode
- Ja, LTC, VITC, und D-VITC
- R/G/B/Mono
- Ja
- H/V Verzögerung
- Ja, Nur mit speziellem Upgrade
- Halbbild/Vollbild Mode
- Ja, Halbbild 1 / Halbbild 2 mit speziellem Upgrade
- Ablenkungsmodi
- Progressiv/Halbbild, Cinema 3:2 pull down, 1:1
- Bildbereich Sicherheitsmarker
- Ja, 80% bis 100%
- Bildmittelpunkt Marker
- Ja
- Seitenverhältnis Marker
- Ja, 4:3/16:9/14:9/13:9/2.35:1/1.85:1/1.75:11.66:1
- Marker Art und Transparenz
- Aus/Linie/Graufeld/Linie und Graufeld
- Rotlicht über GPI
- Ja
- Rotlicht Merfarbig
- Ja
- “Low Latency” Modus
- Ja
- Bildschirmschoner
- Ja
- Stromsparfunktion
- Ja
- TSL UMD/IMD Unterstützung über:
- Ja, Seriell RS485
- Funktionstasten
- 2
- Tasten zur direkten Quellenanwahl
- Ja
- Automatisches Seitenverhältnis
- Ja, Analoge und Digitale Quellen
- Tastenverriegelung
- Ja
- Tastenbeleuchtung Dimmbar
- Ja
- Direkte Einstellung von Helligkeit/Kontrast/Farbsättigung
- Ja
Mess- und Anzeigehilfen
- Waveform
- Ja
- Waveform Vergrößerung
- Ja
- Waveform Zusätze
- R/G/B, Y/PB/PR, und Y/CB/CR. Spitzenweiß mit Überpegelanzeige.
- Vectorskop
- Ja
- Vectorskop Vergrößerung
- Ja
- Vectorscope Zusätze
- video, Komponenten, SDI (SD/HD) Eingangssignale
- Histogram
- Ja
- Audio Pegelanzeige
- Ja
- Audio Pegelanzeige Kanäle
- 16
- Audio Pegelanzeige Zusätze
- Übersteuerungsanzeige plus Lissajous Anzeige
Kalibrierung und Farbeinstellungen
- Voreingestellte Farbtemperatur 9300K
- Ja
- Voreingestellte Farbtemperatur 6500K
- Ja
- Voreingestellte Farbtemperatur 5600K
- Ja
- Einstellbare Farbtemperatur durch Nutzer
- Ja
- Manuelle Kalibrierung der Farbtemperatur (Verstärkung/Schwarzwert)
- Ja
- Externe Auto-Kalibrierung (Software Tool erfoderlich)
- Ja
- Externer Fabrmetrischer Sensor benötigt
- Ja, Minolta CA-210, X-Rite i1 Display 2, i1 Display 3/Pro (OEM version), Jeti Specbos (with FTDI driver v.2.8.24), Datacolor Spyder4
- Kalibrierungstips
- JVC bietet einen kostenlose Kalibrierungssoftware auf dieser Website zum Download an
- Gammapegel
- 2.2/ ,2.35,/2.45,/2.6
- Einstellbare Hintergrundbeleuchtung
- Ja
Signaldurchlaufzeiten
- Signalverarbeitungszeit für Lippensynchronisation
- Weniger als 1 Frame
MTBF Lebenserwartung
- MTBF Hinweise
- MTBF Daten basieren auf theoretischen mathematischen Modellen, deshalb handelt es sich hierbei um eine Schätzung der Lebenserwartung und keinen garantierten Wert.
- MTBF Panel (Back-light)
- 30000 Stunden
- MTBF elektronik
- 0 Stunden
Spannungsversorgung und Betriebsbedingungen
- Wechselspannung
- Ja
- Gleichspannungsversorgung
- Ja, 12V-17V
- Stromversorgungseingang
- 4 PIN XLR Buchse (Männl.)
- Leistungsaufnahme
- 0,39A Wechselstrom, 5A Gleichstrom
- Temperatur Betriebsumgebung
- 5C bis 35C
- Luftfeuchtigkeit Betriebsumgebung
- 20% bis 80%
- Lagertemperatur
- -20C bis 60C
- Lagerungsfeuchtigkeit (nicht kondensierend)
- 10% bis 90%
Maße und Gewicht
- VESA Mount
- Ja
- VESA Format
- 100×100
- VESA Schraubengröße
- M4 x 4mm
- In 19 Zoll Schrank montierbar
- Ja, Optional
- Maße B x H x T
- B:515mm / H:347mm / T:99,8mm
- Gewicht (ohne Standfuß) in kg
- 6,2Kg
- Gewicht in kg
- 8,6Kg
Zubehör
- Netzkabel
- Ja
- Sonstiges
- CD-ROM mit ausführlicher Bedienungsanleitung, Netzkabel, Fuß und Schrauben.
- Bedienungsanleitung
- Ja
Allgemeine Hinweise
- Allgemeiner Hinweis
- Bilddarstellungen sind simuliert. Circa Angaben bei Gewicht und Abmessungen. E.&O.E. Vorbehaltlich Änderung von Design, Bauweise und technischen Daten ohne Vorankündigung.
Die Ware ist original verpackt und wird mit Rechnung und ausgewiesener Mehrwertsteuer versendet. Diese Hardware ist vom Umtausch- und Rückgaberecht ausgeschlossen.
