AJA 3G-AMA, 3G-SDI 8-Channel AES Embedder/Disembedder

1.299,13

Lieferzeit: 10 Werktage

AJA 3G-AMA, 3G-SDI 8-Channel AES Embedder/Disembedder

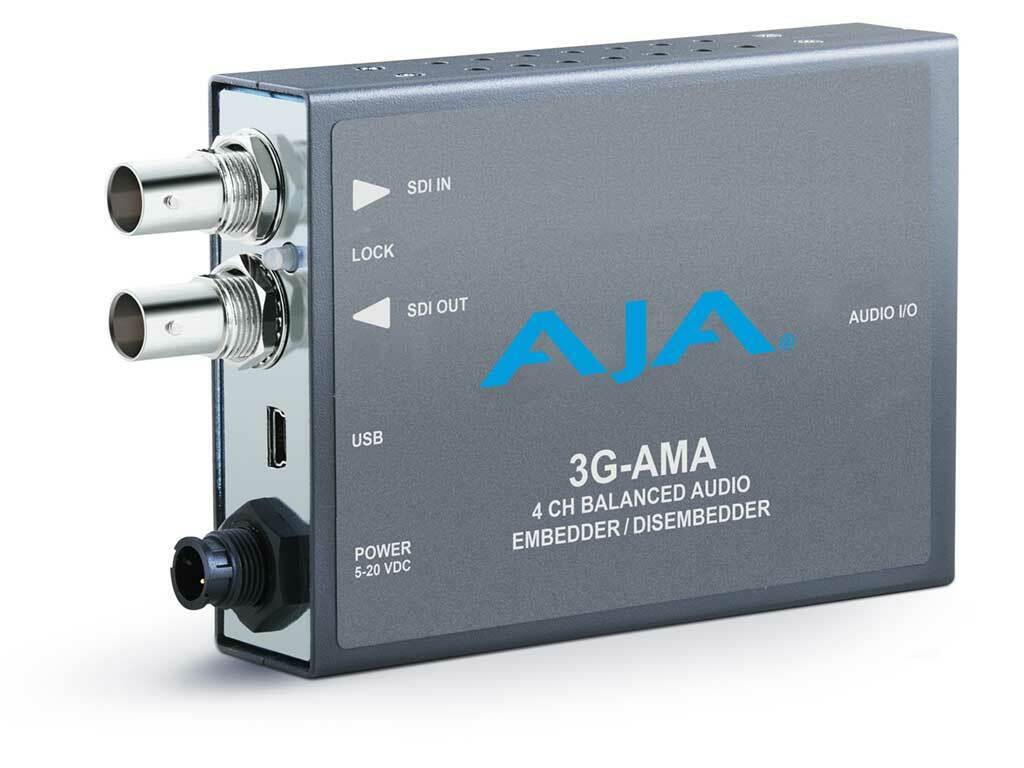

The 3G-AMA is a 4-channel analog audio Embedder/Disembedder with support for 3G-SDI input and output up to 1080p-60. Audio disembedding is always functional, providing 4 analog outputs. Audio embedding is user selectable, on a channel-pair basis, to either pass 3G-SDI input audio or to embed input analog audio from the breakout cable. Analog audio levels are selectable. The 3G-AMA automatically detects and configures to the input video standard.

Features
• 3G-SDI Embedder/Disembedder
• 4-Channel Balanced Analog Audio I/O
• Supplied XLR breakout cable
• USB connectivity via AJA MiniConfig software
• Dipswitch configuration
• 5-20VDC Power

Supplied Breakout Cable
Additional connections on included breakout cable

USB- und MiniConfig-Support
AJAs kostenlose MiniConfig-Software kann mit jedem USB-fähigen AJA Mini-Converter zusammen verwendet werden und verfügt über eine benutzerfreundliche Grafikoberfläche, über die Sie detaillierte Informationen zu den aktuellen Eingangs- und Ausgangsformaten einsehen können. Steuern Sie alle Parameter von jedem unterstützten AJA Mini-Converter und laden Sie Firmware-Updates von AJA hoch, die neue Funktionen und Funktionalitäten hinzufügen.

Universalnetzteil
Alle AJA Mini-Converter werden mit einem Universalnetzteil geliefert, das durch die internationalen Steckvorrichtungen auf der ganzen Welt eingesetzt werden kann.

Kompakt und tragbar
Die AJA Mini-Converter passen dank ihrer geringen Größe hinter den Monitor oder können hinten an einem Rack oder direkt an einen Kameraträger angebracht werden. Der verriegelbare Netzstecker kann nicht versehentlich abgezogen werden. Mit dem optionalen P-TAP-Netzkabel ist die Stromversorgung an abgelegenen Orten auch über Batterie möglich.

AJA-Qualität − garantiert
Auf alle AJA Mini-Converter wird eine Garantie von 5 Jahren gewährt. Sie unterliegen zudem der erweiterten Austauschrichtlinie. Ist ein Austausch erforderlich, liefert AJA sofort ein neues Gerät, ohne dass das Originalgerät zuerst zurückgesendet werden muss, um sicherzustellen, dass Sie so schnell wie möglich Ihre Arbeit wieder aufnehmen können.

AJA Mini-Matrix
Informationen über die komplette Mini-Converter-Produktreihe von AJA sind jetzt als App für Mobile-iOS erhältlich. Die Mini-Converter-Produktreihe ist sehr umfangreich. Mit Hilfe dieser App können Sie an jedem beliebigen Ort den für Sie idealen Converter wählen.

Einzelne Produkte enthalten Links zur Hauptseite von AJA für weitere Details, und Sie können Informationen über das Produkt per E-Mail erhalten. Die kostenlose AJA Mini Matrix-App für iPad und iPhone ist ab sofort im Apple iTunes Store erhältlich.

Technische Spezifikationen
Video-Eingang

SDI, 1x BNC

  • HD SMPTE 292/296M
  • SD SMPTE 259M
  • 3G SMPTE 424/425M
Eingangsformate1 x 3Gb SDI (level A or B)

  • 2048x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • 2048x1080psf 23.98, 24, 25, 29.97, 30
  • 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
  • 1920x1080psf 23.98, 24, 25, 29.97, 30
  • 1920x1080i 25, 29.97, 30
  • 1280x720p 50, 59.94, 60

1 x 1.5Gb SDI

  • 2048x1080p 23.98, 24, 25, 29.97, 30
  • 2048x1080psf 23.98, 24, 25, 29.97, 30
  • 1920x1080p 23.98, 24, 25, 29.97, 30
  • 1920x1080psf 23.98, 24, 25, 29.97, 30
  • 1920x1080i 25, 29.97, 30
  • 1280x720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

1 x 270Mb SDI

  • 525i
  • 625i
Video-Ausgang
  • SDI, 1x BNC
Ausgangsformate

Video Out is a delayed, reclocked version of Video In, at same frame rate, etc. Video Out is undefined when no input.

Video Latency

(time measured between video input and video output connector):

  • SD (270 Mb) = 17.2 usec
  • HD (1.5 Gb) = 6.3 usec
  • 3G level A = 3.2 usec
  • 3G level B = 6.1 usec
Audio Inputs and Outputs
  • Balanced Analog Audio, 1 x 25 pin D female connector on converter, 4 channels in, 4 channels out.
  • Breakout cable provided with 1 x 25 pin D male connector:
    • 4 x XLR female input breakout connectors (AES3 110 ohm)
    • 4 x XLR male output breakout connectors (AES3 110 ohm)

Digital Audio Converters

  • 24-bit

Embedded Audio

  • SMPTE 272M (SD): 20-bit, 48KHz synchronous
  • SMPTE 299M (3G/HD): 24-bit, 48KHz synchronous
  • Incoming embedded audio can be passed, removed, or overridden.
  • Up to 16 channels supported.

NOTE: 2048x1080p/psf 29.97 and 30 formats support a maximum of 8 channels embedded audio.

Embed Path Audio Latency

(time measured between audio input and video output connector):

  • 1100 usec

Disembed Path Audio Latency

(time measured between video input and audio output connector):

  • 1200 usec

Analog Audio Levels

Configured via MiniConfig software:

  • Pro 1: 0 dBfs = +24 dBu
  • Pro 2: 0 dBfs = +18 dBu
  • Pro 3: 0 dBfs = +15 dBu
  • Consumer 1: 0 dBfs = +12 dBu
Benutzersteuerelemente
  • External DIP switch
  • USB port used with MiniConfig software application to configure device via PC/Mac
Gleichstrom
  • +5-20VDC, 5 watts. Power Supply Required (im Kauf inbegriffen)
Größe
  • 5,8″ x 3,1″ x 1″ (147 x 79 x 25 mm)
Umgebung
  • Operating Temperature: 0 to 40 degrees C (32 to 104 degrees F)
  • Operating Relative Humidity: 10-90% non-condensing
  • Operating Altitude: <2,500 meters (<8,000 feet)
  • Safe Storage Temperature (Power OFF): -40 to 60 degrees C (-40 to 140 degrees F)

Die Ware ist
original verpackt und wird mit Rechnung und ausgewiesener
Mehrwertsteuer versendet. Diese Hardware ist Umtausch- und
Rückgaberecht ausgeschlossen.
