JVC DT-X93Hx2 9 inch IPS LCD monitor with two screens
Introducing the new DT-X93Hx2 IPS LCD×2 monitor from JVC. As an extension of our monitor portfolio, we can now offer the DT-X series of monitors with new small panel sizes, ideal for use on-camera, or as control monitors in a system rack. The DT-X93Hx2 offers full HD resolution, and is very robust and has a wide range of accessories. The monitor supports 3G HD-SDI and input signals up to 2048×1080 50/60P.
Für Bildkontrolle in Ausspiel oder Ü-Wagen Anwendungen. Der DT-X93Hx2 ist ein dualer 9 Zoll Monitor mit 1920×1200 Pixeln Auflösung der ideal in 19 Zoll Schränke passt.
Ausstattung
- 9 Zoll IPS LCD x2, 1920×1200 Pixel
- 19″ 4U Rack Einbaubar mit +/- 30° Kippoption
- 2K / 3G / HD/SD-SDI Eingänge mit Durchschliff
- HDMI Eingänge
- 2 Kanäle Embedded Audiopegelanzeige mit Warnfunktion
- AFD, timecode, und H/V delay schaltbar

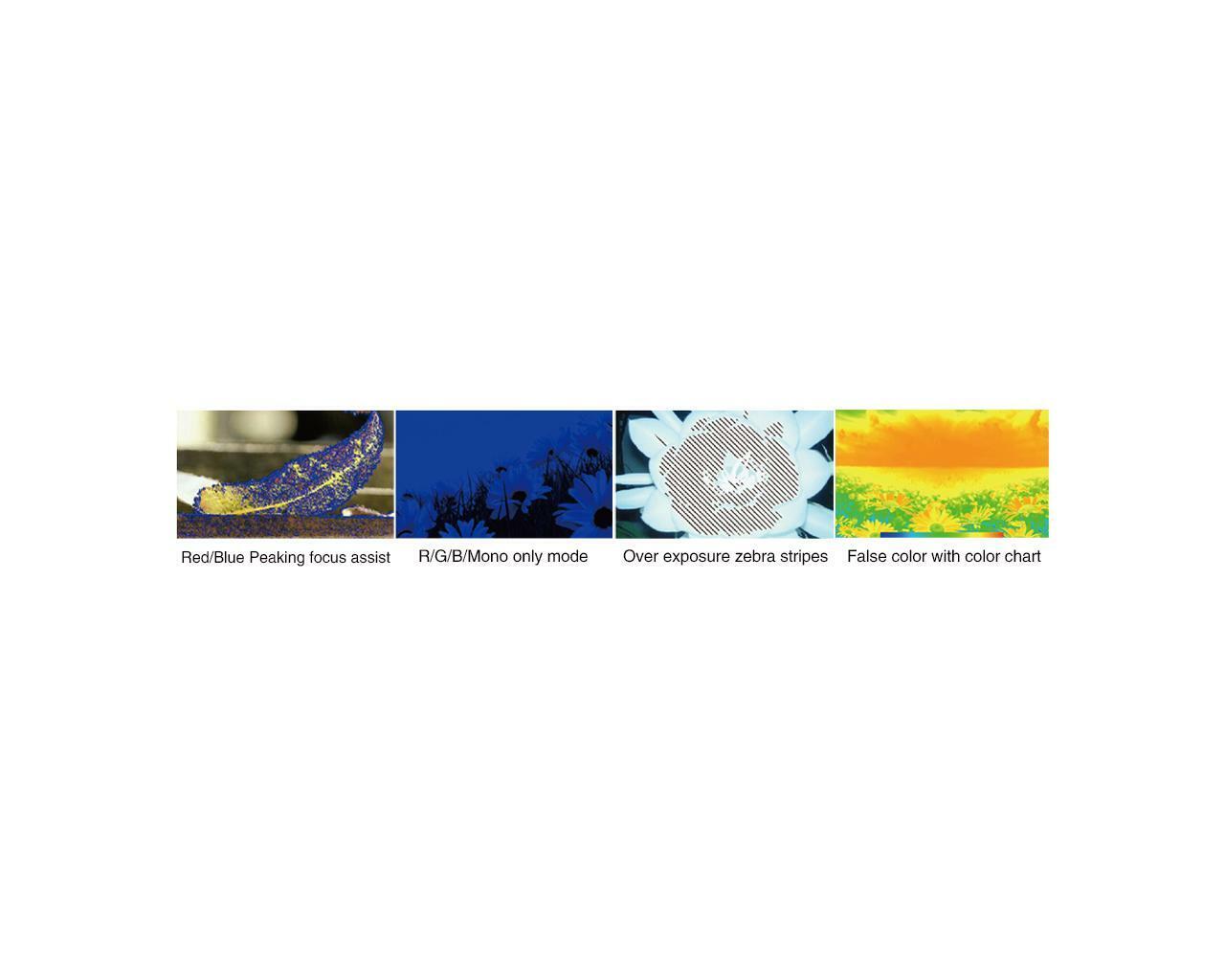

- R/G/B/Mono, Falschfarbenanzeige
- Zebra, Peaking und Focus Assist
- Marker 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
- TSL IMD Steuerung / Rotlicht GPI
- Firmware-Upgrade über USB
Display Spezifikationen
- Displaygröße (diagonal in Zoll)
- 9
- Display Auflösung
- 1920 X 1200 Pixel
- Display Seitenverhältnis
- 16 bis 9
- LC-Display
- Ja
- Display Modulation IPS
- Ja
- Back-light LED
- Ja
- Helligkeit in cd/m²
- 450
- LCD Panel Bit-Tiefe
- 8
- Signalverarbeitung Bit-Tiefe
- 8
- Betrachtungswinkel
- H 170 / V 170
- Kontrastverhältnis
- 1000:1
Ein- und Ausgänge Video
- Eingang HDSDI
- Ja, 3Gbit/s
- Anzahl HDSDI Eingänge
- 4
- HDMI Eingang
- Ja
- Anzahl HDMI Eingänge
- 2
- Eingang FBAS
- Ja
- Anzahl FBAS Eingänge
- 2
- Durchgeschliffenes HDSDI
- Ja, 3G 2x einer für jede Einheit mit Durchschliff
- Durchgeschliffener HDMI Eingang
- Ja
- Durchgeschliffenes FBAS
- Ja
Ein- und Ausgänge Audio
- Audio Line Eingang
- Ja, 2x 3,5mm Miniklinke (eine pro Einheit)
- Audio Embedded Ausgabekanäle
- Ja, 3,5 Miniklinke
- Lautsprecher integriert
- Ja, 4
Ein- und Ausgänge Steuerung
- GPI Eingang
- Ja, RJ45 geteilt mit TSL Serielleingang
- RS485/422 IN
- Ja, Für TSL
- USB Port
- Ja, Für Service und Updates
Unterstützte Signalformate
- Hinweis zu SMPTE/ITU Definitionen
- SMPTE oder ITU Definitionen enthalten verschiedene Unterkategorien, wie beispielsweise SMPTE 274 für Zeilensprung-Bildraten. Dies wird hier nicht im Detail behandelt. Bitte Fragen Sie detailierte Spezifikationen zu Signalunterstützung und Bildwiederholraten an.
- HDSDI/SD Signalformate 2K
- Ja, SMPTE ST 2048-1: 2011 bis zu 60/50p
- HDSDI/SD Signalformate SMPTE-425M-A/B
- Ja
- HDSDI/SD Signalformate SMPTE-274M
- Ja
- HDSDI/SD Signalformate SMPTE-RP211
- Ja
- HDSDI/SD Signalformate SMPTE-296M
- Ja
- HDSDI/SD Signalformate ITU-R BT656
- Ja
- HDSDI/SD Signalformate SMPTE-125M
- Ja
- HDMI Format 1080p plus
- Bis zu 1080p
- FBAS Composite
- Ja, PAL/NTSC
Spezielle Funktionen
- SDI Timecode
- Ja, LTC, VITC 1&2
- R/G/B/Mono
- Ja
- Falschfarben
- Ja
- Zebra Anzeige
- Ja
- Peaking Fokusassistent
- Ja
- H/V Verzögerung
- Ja
- Ablenkungsmodi
- Normal/Over scan/Native
- Standbild
- Ja
- Bildbereich Sicherheitsmarker
- Ja, 80%, /85%, 90%, 93%, 95%
- Bildmittelpunkt Marker
- Ja
- Seitenverhältnis Marker
- Ja, 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
- Rotlicht über GPI
- Ja
- Benutzereinstellungen
- Ja
- TSL UMD/IMD Unterstützung über:
- Ja, RJ45 geteilt mit GPI
- Funktionstasten
- 5 x 2
- Bildspiegelungen
- Ja
- Tastenverriegelung
- Ja
Besondere Merkmale
- Automatische Quellensuche
- Ja
Mess- und Anzeigehilfen
- Waveform Zusätze
- Vectorscope Zusätze
- Histogram Zusätze
- Audio Pegelanzeige
- Ja
- Audio Pegelanzeige Kanäle
- 2
- Audio Pegelanzeige Zusätze
- Audioabweichung Infoanzeige nur 2 Kanäle
Kalibrierung und Farbeinstellungen
- Voreingestellte Farbtemperatur 9300K
- Ja
- Voreingestellte Farbtemperatur 6500K
- Ja
- Voreingestellte Farbtemperatur 5600K
- Ja
- Einstellbare Farbtemperatur durch Nutzer
- Ja
- Manuelle Kalibrierung der Farbtemperatur (Verstärkung/Schwarzwert)
- Ja
- Gammapegel
- 2.2/2.4/2.6
- Einstellbare Hintergrundbeleuchtung
- Ja
Spannungsversorgung und Betriebsbedingungen
- Wechselspannung
- Ja, 100-240V~ (über mitgeliefertes Netzteil)
- Gleichspannungsversorgung
- Ja, 6,6V – 24V
- Stromversorgungseingang
- 4 PIN XLR Buchse (Männl.)
- Leistungsaufnahme
- DC 36 Watt
- Temperatur Betriebsumgebung
- 0C bis 40C
- Luftfeuchtigkeit Betriebsumgebung
- 10% bis 90%
- Lagertemperatur
- -15C bis 60C
- Lagerungsfeuchtigkeit (nicht kondensierend)
- 10% bis 90%
Maße und Gewicht
- Maße B x H x T
- B:481mm / H:173mm / T:96mm
- Gewicht in kg
- 2,8Kg
Zubehör
- Netzkabel
- Ja
- Sonstiges
- 100-240V~ (über mitgeliefertes Netzteil)
- Bedienungsanleitung
- Ja
Allgemeine Hinweise
- Allgemeiner Hinweis
- Bilddarstellungen sind simuliert. Circa Angaben bei Gewicht und Abmessungen. E.&O.E. Vorbehaltlich Änderung von Design, Bauweise und technischen Daten ohne Vorankündigung.
