AJA Corvid 44 12G T, PCIe Karte – No stock!

4.189,50

Lieferzeit: 10 Werktage

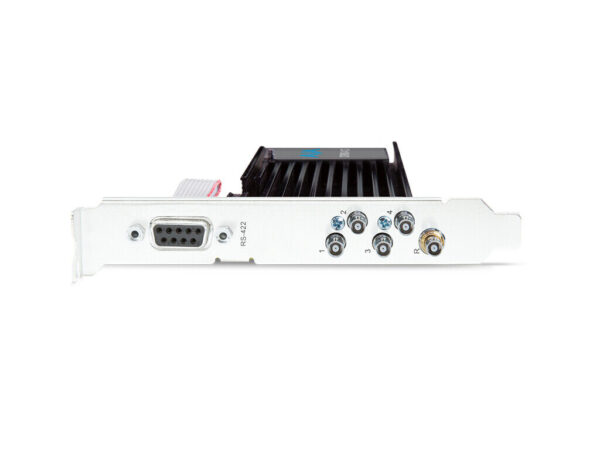

AJA Corvid 44 12G T

Abbildung kann abweichen


12G-SDI PCIe, x4-Kanal-E / A, hohe Halterung, mit Lüfter, HDBNC

Corvid 44 12G
Kompakte 12G-SDI-Leistung


Beherrsche die herausforderndsten Projekte mit der immensen Kraft des neuesten Mitglieds der Corvid-Produktlinie. Corvid 44 12G ist AJAs blitzschnelle, kompakte 8-Lane-PCIe 3.0-E / A-Karte mit vier bidirektionalen 12G-SDI-HD-BNC-Anschlüssen, die für die anspruchsvollsten Video- und Audio-Workflows von heute entwickelt wurden. Corvid 12G 44 ist in verschiedenen Konfigurationen erhältlich, einschließlich voller Höhe oder niedrigem Profil mit passiver oder aktiver Kühlung.

Unabhängig davon, ob Sie mit HFR 8K / 4K / UltraHD, 2K / HD, SD, Deep Color und / oder HDR arbeiten, erleben Sie die Qualität und Zuverlässigkeit, die Corvid 44 12G für Ihre Projekte bietet. Corvid 44 12G unterstützt 10-Bit 4: 2: 2 und 4: 4: 4 in bis zu 12-Bit-Farbräumen und bietet Ein- und Ausgabe über 12G-SDI, das auch mit 6G-SDI und 3G-SDI abwärtskompatibel ist und 1,5G-SDI. Die bidirektionalen 12G-SDI-Ports bieten eine immense Flexibilität für die Erfassung und gleichzeitige Weiterleitung für eine Reihe von Lösungen.

Eigenschaften
• 12G-SDI-E / A für 8K, UltraHD2, 4K, UltraHD, 2K, HD und SD mit HFR-Unterstützung von bis zu 8K 60p bei YUV 10-Bit 4: 2: 2 und Unterstützung für RGB 12-Bit 4: 4: 4 bis 8K 30p
• 4x bidirektionale 12G-SDI-Ports und 1x Referenzeingang
• Auswahl an robusten HD-BNC-Anschlüssen, einschließlich HD-BNC-zu-BNC-Vollkabel oder eines BNC-Vollmodells
• 16-Kanal-Embedded-SDI-Audio pro 12G-SDI-Port
• 10-Bit-Downstream-Keyer in Hardware, der eine Auflösung von bis zu 4K unterstützt
• AJA SDK-Kompatibilität unter Windows, MacOS und Linux mit erweiterten Funktionen, einschließlich 4K-Mehrkanal-E / A
• Flaches Design für den Einsatz in Workstations oder Servern
• 8-Lane PCIe 3.0-Design
• Serielle RS-422-Steuerung über PCIe-Halterung oder Header auf der Karte
• Aktiver oder passiver Kühlkörper
• Drei Jahre Garantie

12G-SDI, PCIe-E / A-Karte mit mehreren Formaten
Der Corvid 44 12G verfügt über vier bidirektionale 12G-SDI-Zapfen mit einem Referenzeingang. 8K-Eingang oder -Ausgang ist mit vier 12G-SDI-Kabeln möglich, und 4K / UltraHD-E / A können entweder mit einem einzelnen 12G-SDI- oder 6G-SDI-Kabel oder mit vier 3G-SDI-Kabeln erzielt werden. 2K / HD-E / A können mit einem einzigen SDI-Kabel oder Dual-Link-SDI erzielt werden, während gleichzeitig die Erfassung und Überwachung über SDI erfolgen kann.

Die Corvid 44 12G-Familie umfasst auch Modelle für aktive und passive Kühlung, RS422 auf PCIe-Halterung und -Kartensockel sowie HD-BNC- und BNC-Anschlüsse in voller Größe.

Flexible Unterstützung für Bildraten
Corvid 44 12G unterstützt Workflows mit 8K (8192 x 4320) und UltraHD2 (7680 x 4320) und hoher Bildrate (HFR) bis zu 50/60 p für die anspruchsvollsten Anwendungen. Filmraten von 23,98, 24, 47,95 und 48p werden auch in 8K, 4K und 2K unterstützt.

Hohe Bildraten sind nicht nur auf 8K und UltraHD2 mit Corvid 44 12G beschränkt. Mehrere 4K-, UltraHD-, 1080p- und 720p-HD-Ein- und Ausgänge werden auch mit Bildraten von bis zu 50 / 60p unterstützt, was Corvid 12G für Ihre aktuellen und zukünftigen Anforderungen äußerst flexibel macht

Hardware-Keying
Mit dem integrierten Hardware-Downstream-Keyer können Grafiken und Bilder problemlos in Echtzeit über das Eingangsvideo gelegt werden.

LTC und Referenzeingang
Corvid 44 12G bietet einen externen, umschaltbaren LTC- / Referenzeingang auf der Rückseite der Karte. Ein zweiter LTC-Eingang ist in einem internen Header verfügbar, um einen zusätzlichen Verweis auf Corvid 44 12G bereitzustellen.

RS-422
Eine integrierte RS-422-Verbindung ist entweder als externe Verbindung beim Corvid 44 12G in voller Größe oder als interne Verbindung beim Corvid 44 12G in niedriger Bauhöhe verfügbar. RS-422 ermöglicht die Steuerung externer Geräte für rahmengenaue Aufnahme und Entlassung.

Branchenführender Support
Der technische Support von AJA gilt als einer der besten der Branche und steht allen AJA-Kunden zur Verfügung. Wenn Sie Unterstützung bei der Installation, Konfiguration, dem Betrieb von Corvid benötigen oder auf technische Probleme stoßen, unterstützt Sie der AJA-Support bei der Inbetriebnahme.

Für Corvid-Produkte gilt eine großzügige Garantie von drei Jahren.

Technische Daten
Videoformate

(8K) 8192 x 4320p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(UHD2) 7680 x 4320p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
• (UltraHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 × 1080 PsF 23,98, 24, 25, 29,97, 30
(HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1080 PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59,94, 60
• (HD) 720p 50, 59,94, 60
• (SD) 625i 50
(SD) 525i 59,94

Hinweis: Die Funktionen für hohe Bildraten hängen von den Attributen des Hostsystems ab. Nicht alle Systeme und Konfigurationen unterstützen alle Bildraten.

Videoeingänge Digital
• 12G-SDI, SMPTE-2082, 12-Bit, 10-Bit und 8-Bit
• 6G-SDI, SMPTE-2081, 10-Bit und 8-Bit
• 3G-SDI, SMPTE-259/292/296/424/425, 12-Bit, 10-Bit und 8-Bit
• 4K / UltraHD 4: 4: 4 (4x BNC)
• 1,5 G-SDI, SMPTE 372M, Dual Link HD 4: 4: 4 (2x BNC), 12-Bit, 10-Bit und 8-Bit
• 1,5G-SDI, SMPTE 292M, Single Link 4: 2: 2 (1x BNC), 10-Bit und 8-Bit

Hinweis: Corvid 44 12G SDI-Anschlüsse sind HD BNC

Videoausgänge digital
• 12G-SDI, SMPTE-2082, 12-Bit, 10-Bit und 8-Bit
• 6G-SDI, SMPTE-2081, 10-Bit und 8-Bit
• 3G-SDI, SMPTE-259/292/296/424, 12-Bit, 10-Bit und 8-Bit
• 4K / UltraHD 4: 4: 4 (4x BNC)
• 1,5 G-SDI, SMPTE 372M, Dual Link HD 4: 4: 4 (2x BNC), 12-Bit, 10-Bit und 8-Bit
• 1,5G-SDI, SMPTE 292M, Single Link 4: 2: 2 (1x BNC), 10-Bit und 8-Bit

Hinweis: Corvid 44 12G SDI-Anschlüsse sind HD BNC

SDI-E / A
• SDI-Verbindungen sind bidirektional
– 2K / HD, Aufnahme und Überwachung erfolgen gleichzeitig
– 4K / UltraHD mit 12G-SDI, Erfassung und Überwachung erfolgen gleichzeitig.
– 4K / UltraHD mit 3G-SDI, alle vier Verbindungen müssen entweder für Eingang oder Ausgang verwendet werden.
– 8K / UHD2 mit 12G-SDI, Anschlüsse müssen entweder für Eingang oder Ausgang verwendet werden.

Hinweis: Wenn Verbindungen für 12G-SDI oder 6G-SDI konfiguriert sind, werden nur die Formate UltraHD / 4K / UHD2 / 8K unterstützt.

Audioeingänge Digital
• 16-Kanal-, 24- und 16-Bit-SDI-Embedded-Audio, 48-kHz-Abtastrate, synchron

Audioausgänge digital
• 16-Kanal-SDI-Embedded-Audio mit 24 Bit, Abtastrate 48 kHz, synchron

Downstream Keyer
• Unterstützt Grafiken mit Alphakanal über Video, Matte oder Framebuffer oder Framebuffer-Inhalt über eingehendes Video oder Matte bis zu UltraHD / 4K

Referenz
• Analoge Farbsynchronisation in Schwarz (1 V) oder Composite-Synchronisation (2 oder 4 V) oder HD Tri-Level-Synchronisation (1 V) über 1x HD-BNC auf PCIe-Halterung
• Der Referenzeingang ist mit 75 Ohm abgeschlossen, wenn Genlock auf Ref In eingestellt ist

Timecode
• LTC-Timecode-Eingabe über 2-Pin-Header auf PCIe-Karte [sowohl kurze (low profile) als auch große (full height) Modelle]
• LTC-Timecode-Eingabe über den HD-BNC-Ref-In-Anschluss (umschaltbar) an der PCIe-Halterung [nur Modelle mit hoher Bauhöhe]

Elektrische Schnittstelle
• 8-Lane PCIe 3.0

Maschinensteuerungen
• RS-422, Sony 9-Pin-Protokoll über Header auf PCIe-Karte [sowohl kurze (low profile) als auch große (full height) Modelle]
• RS-422, Sony 9-Pin-Protokoll über den Port an der PCIe-Halterung, der über ein DB9-Kabel mit dem Header verbunden ist [nur Modelle mit hoher Bauhöhe]
• Die 9-polige D-Anschlussbelegung lautet wie folgt:

1> GND
2> RX-
3> TX +
4> GND
5> Keine Verbindung
6> GND
7> RX +
8> TX-
9> GND
Shell> GND

Lärm
• <50dBA (A-bewertet bei 1 m freier Luft) [Modelle mit aktiver Kühlung (Lüfter)]
• Sehr leise (praktisch lautlos) [Modelle mit passiver * Kühlung (ohne Lüfter)]
• Passive Kühlung erfordert einen Luftstrom im Host / Gehäuse von mindestens 150 LFM (linear feet per minute) bei 30 ° C

Größe (B x T x H)
• 19 x 178 x 80 mm (0,75 x 7,0 x 3,15 Zoll) [kurze (flache) Modelle]
• 19 x 178 x 121 mm (0,75 x 7,0 x 4,75 Zoll) [große Modelle (volle Höhe)]

Gewicht
• PCIe-Karte: 0,3 kg
• Kabel (alle kombiniert): 0,6 lbs (0,3 kg)

Leistung
• 25 W typisch, 32 W maximal
• PC-interner ATX-Stromanschluss (Molex-Teilenr. 45559-0002)

Hinweis: Im Gegensatz zu anderen Corvid-Karten kann Corvid 44 12G entweder über einen 6-poligen ATX-Anschluss oder über den PCIe-Steckplatz mit PCIe-Strom versorgt werden.

Umgebung
• Sichere Betriebstemperatur: 0 bis 40 ° C
• Sichere Lagertemperatur (AUS): -40 bis 60 C (-40 bis 140 F)
• Relative Luftfeuchtigkeit im Betrieb: 10-90% nicht kondensierend
• Betriebshöhe: <3.000 Meter (<10.000 Fuß)

Die Ware ist
original Verpackt und wird mit Rechnung und ausgewiesener
Mehrwertsteuer versendet. Diese Hardware ist Umtausch- und
Rückgaberecht ausgeschlossen. Dieses Angebot richtet sich ausschließlich an gewerbliche Käufer.
